GPU Shield Adapter Cable là phụ kiện hỗ trợ giám sát và bảo vệ đầu nối nguồn trên card đồ họa, đặc biệt với các dòng GPU cao cấp sử dụng chuẩn nguồn 12V-2×6 (12+4 pin). Sản phẩm giúp phát hiện tình trạng dòng điện bất thường thông qua hệ thống LED và cảnh báo âm thanh, đồng thời kích hoạt cơ chế bảo vệ khi xảy ra sự cố nghiêm trọng. Vậy GPU Shield Adapter Cable hoạt động như thế nào và mang lại những lợi ích gì? Hãy cùng Phong Vũ Tech News tìm hiểu chi tiết trong bài viết dưới đây.
I. Giới thiệu GPU Shield Adapter Cable

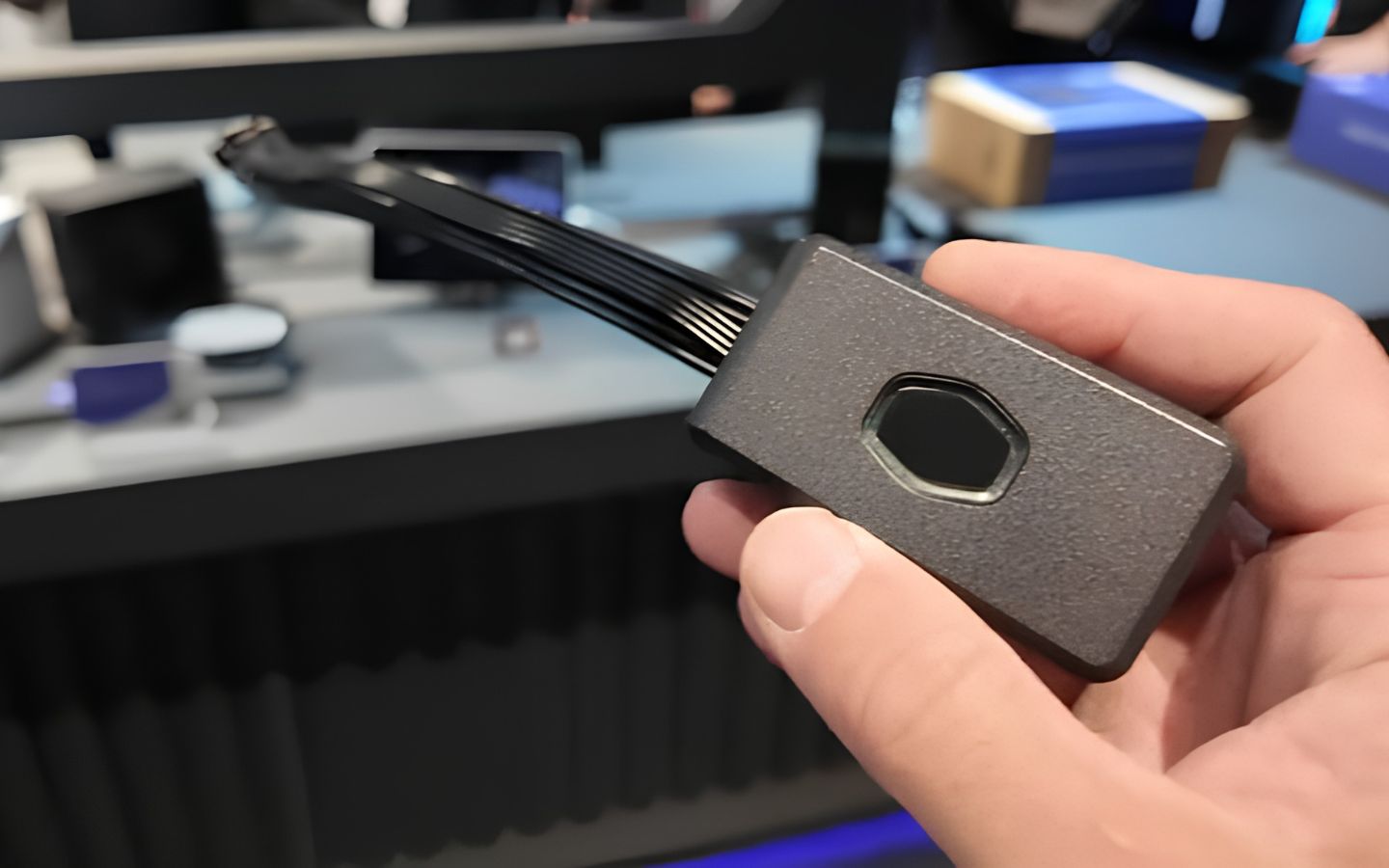

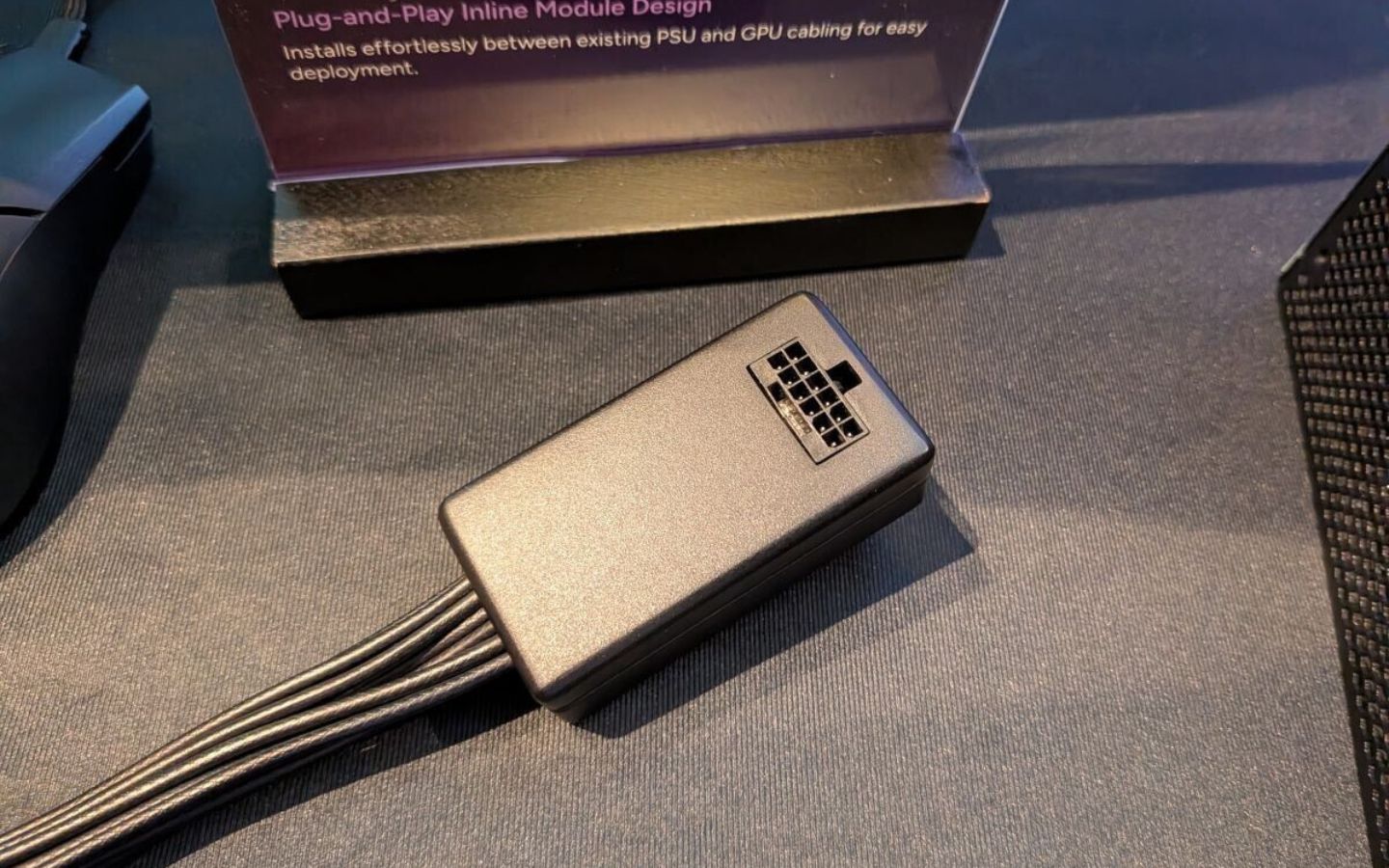

GPU Shield Adapter Cable là phụ kiện bảo vệ nguồn card đồ họa được phát triển bởi Cooler Master. Sản phẩm được thiết kế để kết nối trung gian giữa dây nguồn PSU và card đồ họa sử dụng đầu cắm 12V-2×6 (12+4 pin), bổ sung khả năng giám sát dòng điện trên từng chân nguồn.
Điểm đáng chú ý của GPU Shield Adapter Cable là khả năng phát hiện dòng điện bất thường, sau đó thông báo cho người dùng thông qua vòng LED đa màu và còi cảnh báo tích hợp. Khi phát hiện sự cố điện nghiêm trọng, thiết bị có thể tự động kích hoạt chế độ bảo vệ, giảm mức tiêu thụ điện của hệ thống nhằm hạn chế nguy cơ quá nhiệt và hư hỏng đầu nối GPU.
| Thông số kỹ thuật | Chi tiết |
| Mã sản phẩm | CMA-CEPC16XXBK1-GL |
| Chuẩn đầu nối | 12+4 pin (12V-2×6) |
| Chiều dài dây | 200m |
| Giám sát dòng điện | Phụ thuộc theo từng chân nguồn |
| Đèn cảnh báo | Vòng LED đa màu |
| Cảnh báo âm thanh | Còi buzzer tích hợp |
| Cơ chế bảo vệ | Tự động kích hoạt chế độ bảo vệ khi phát hiện bất thường nghiêm trọng |
| Tiêu chuẩn | CE, RoHS 2.0 |
II. Những điểm nổi bật trên GPU Shield Adapter Cable
GPU Shield Adapter Cable không chỉ đóng vai trò kết nối nguồn mà còn tích hợp nhiều tính năng giám sát và cảnh báo điện năng. Dưới đây là những điểm nổi bật giúp phụ kiện này trở thành giải pháp hỗ trợ bảo vệ card đồ họa đáng chú ý.
1. Hỗ trợ chuẩn ATX 3.1 và PCIe 5.1

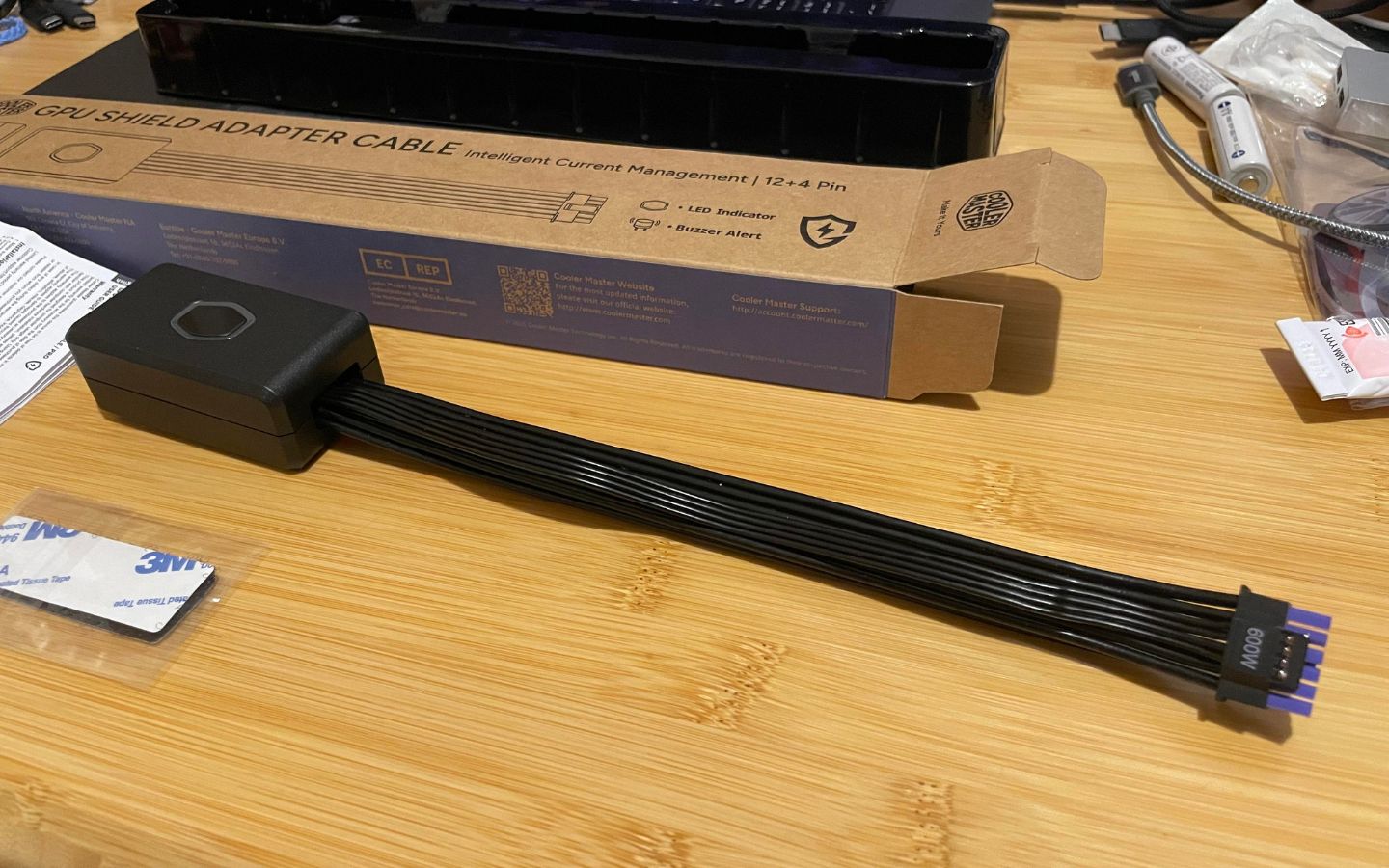

GPU Shield Adapter Cable sử dụng đầu nối nguồn 12+4 pin, tương thích với hệ thống cấp nguồn GPU sử dụng chuẩn 12V-2×6. Đây là loại đầu nối được sử dụng trên nhiều dòng card đồ họa thế hệ mới, đặc biệt là những GPU có mức tiêu thụ điện năng cao.
Khi kết hợp với bộ nguồn và card đồ họa tương thích, thiết bị đóng vai trò trung gian giữa PSU và GPU, bổ sung khả năng giám sát dòng điện mà không yêu cầu thay đổi toàn bộ hệ thống cấp nguồn. Tuy nhiên, cần phân biệt chuẩn kết nối 12V-2×6 với tiêu chuẩn ATX 3.1 và PCIe 5.1. Đây là những tiêu chuẩn liên quan đến hệ thống nguồn và giao tiếp phần cứng, không phải thông số riêng của adapter. Người dùng nên kiểm tra khả năng tương thích của PSU và GPU trước khi lắp đặt.
2. Dây dẫn 16AWG giúp cải thiện khả năng truyền tải điện
Tiết diện dây dẫn là yếu tố ảnh hưởng đến khả năng truyền tải dòng điện và mức độ phát nhiệt trong quá trình hoạt động. Dây 16AWG có kích thước lõi dẫn lớn hơn dây 18AWG, nhờ đó có thể hỗ trợ tải dòng điện tốt hơn trong những điều kiện sử dụng phù hợp. Đối với các hệ thống sử dụng card đồ họa công suất cao, việc lựa chọn dây nguồn đạt tiêu chuẩn giúp hạn chế tổn hao điện năng và giảm nguy cơ phát nhiệt quá mức trên đường cấp nguồn.
Lưu ý: Thông số dây dẫn 16AWG chưa được thể hiện trong bảng thông số chính thức của GPU Shield Adapter Cable. Vì vậy, không nên xem đây là thông số đã được Cooler Master xác nhận cho sản phẩm.

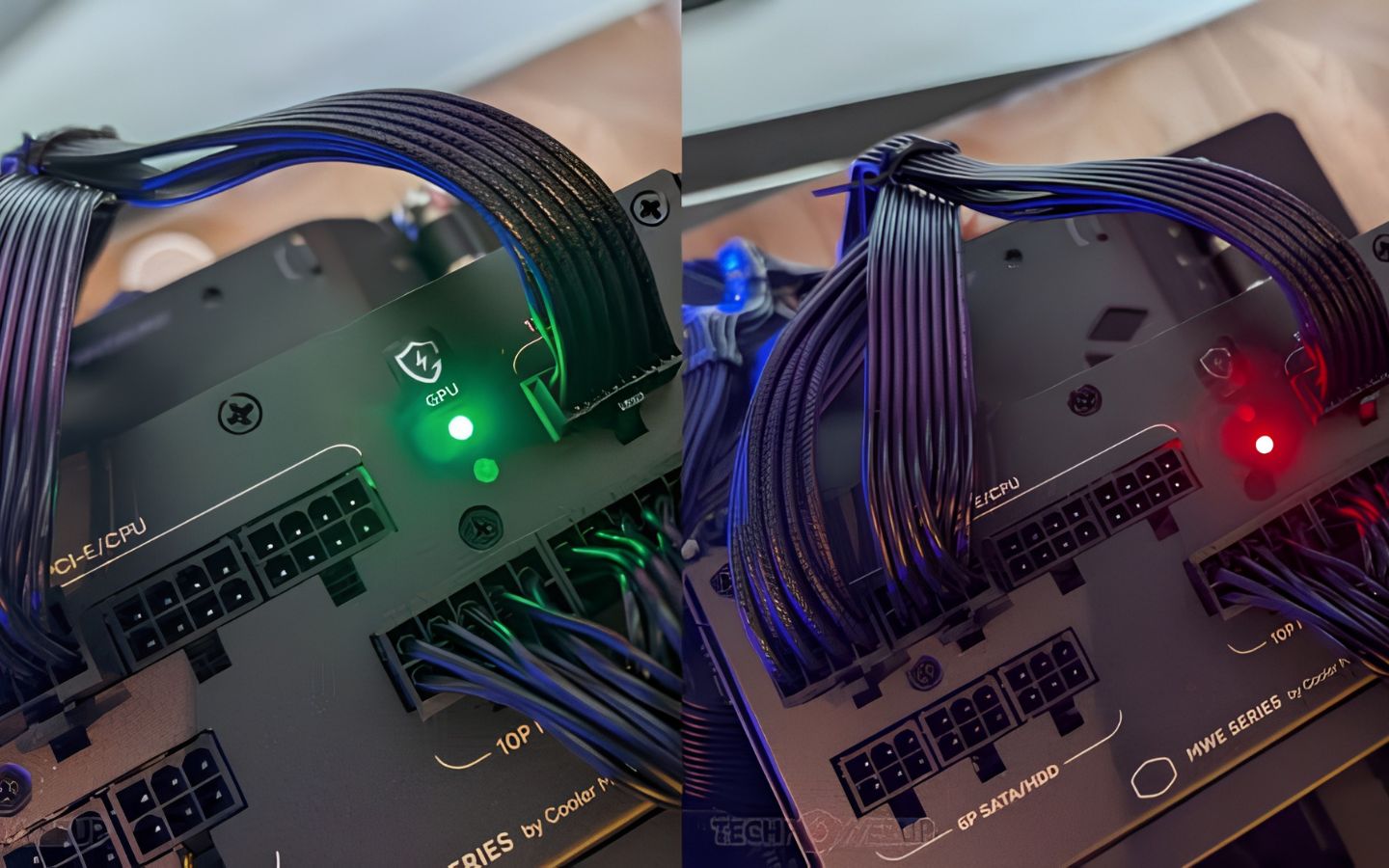

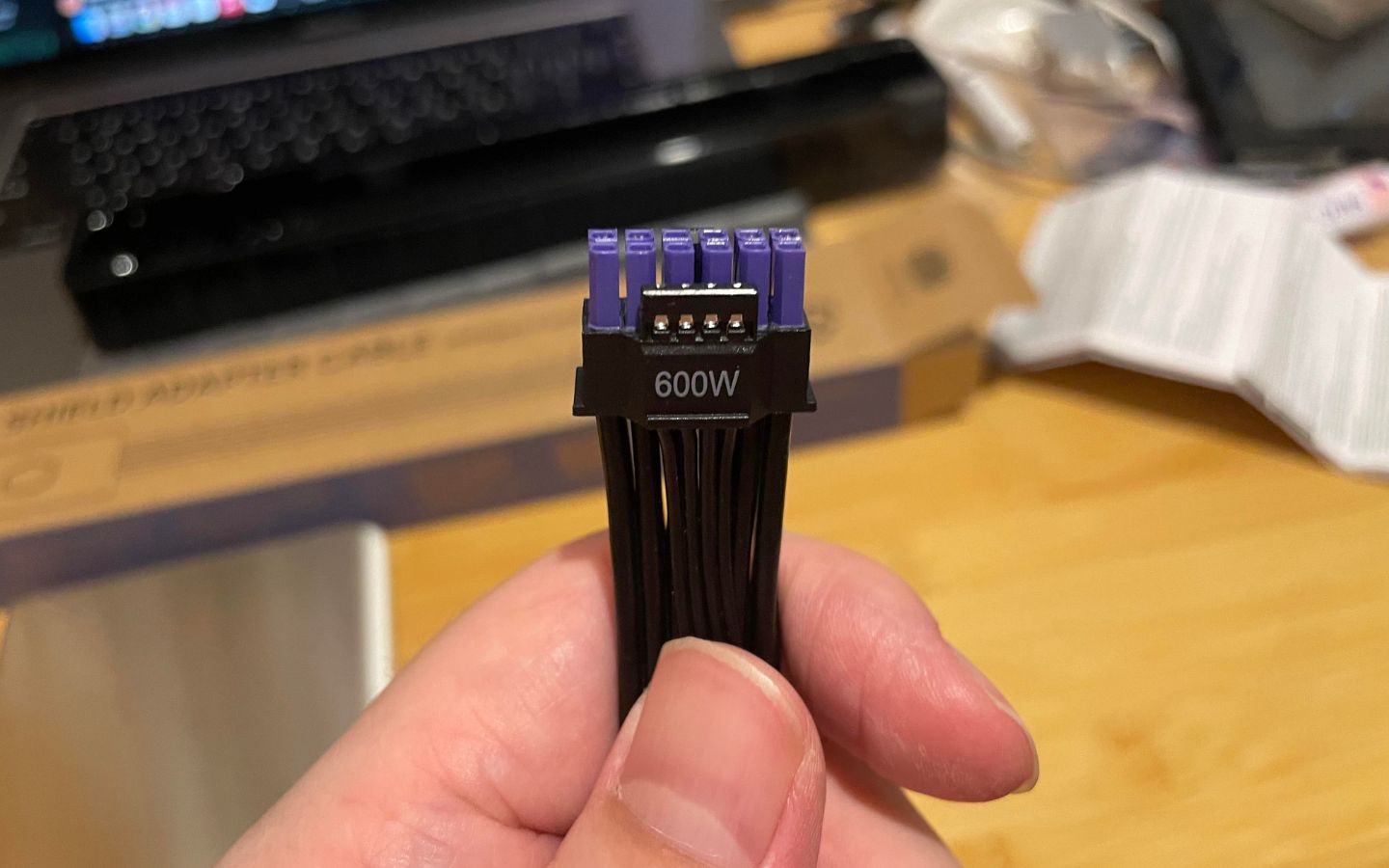

3. Đầu nối hai màu dễ nhận diện
GPU Shield Adapter Cable được trang bị đầu nối 12+4 pin với thiết kế hai màu, giúp người dùng dễ dàng quan sát tình trạng cắm kết nối. Phần màu tương phản đóng vai trò như dấu hiệu nhận diện trực quan, hỗ trợ kiểm tra đầu cắm đã được đưa vào đúng vị trí hay chưa.
Thiết kế này giúp hạn chế tình trạng cắm chưa hết hành trình, một trong những nguyên nhân có thể khiến các chân tiếp xúc không đồng đều, dẫn đến tăng điện trở tiếp xúc và phát nhiệt cục bộ.

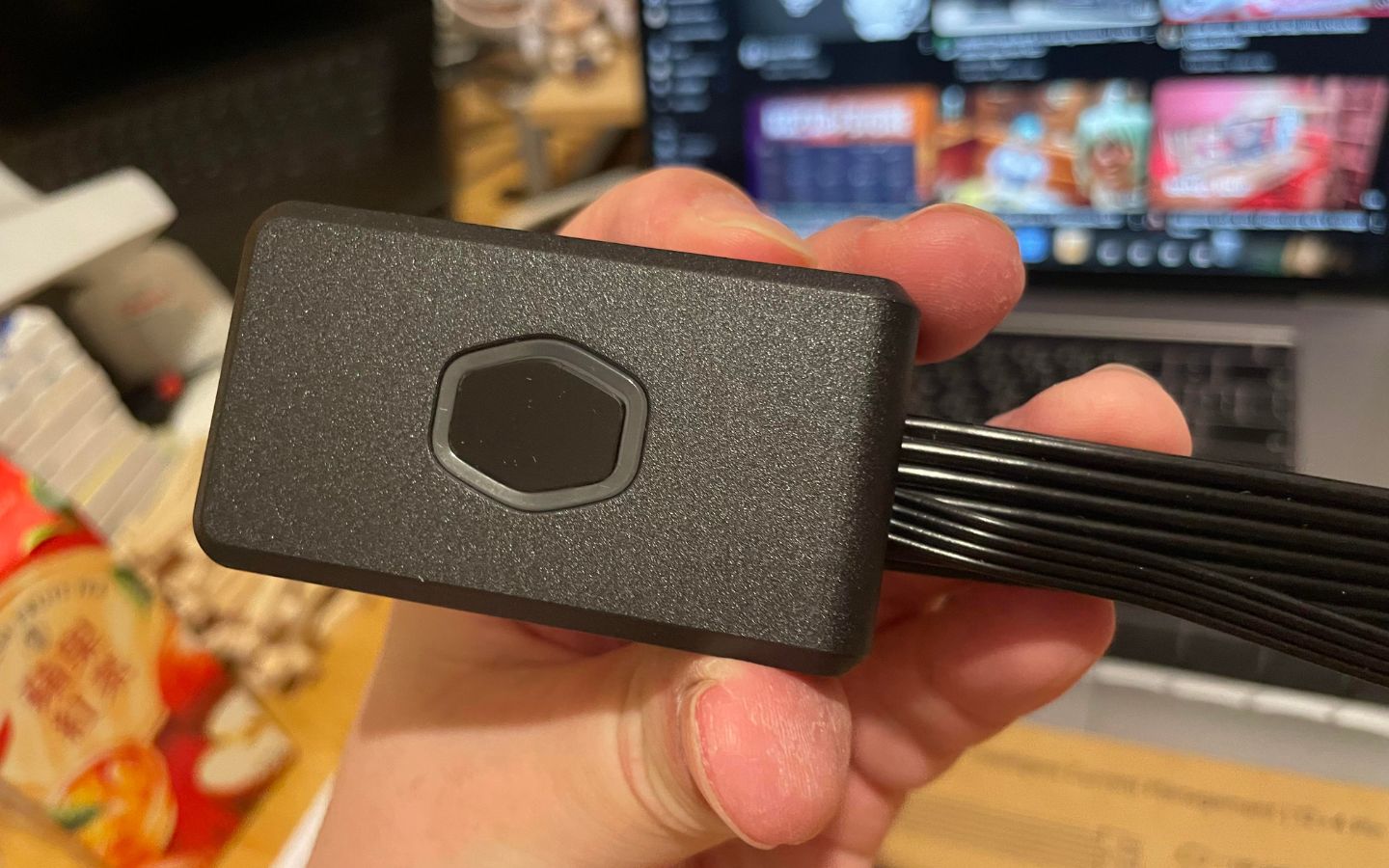

4. Thiết kế adapter nhỏ gọn, dễ tích hợp
Sản phẩm có chiều dài dây khoảng 200 mm, được thiết kế để lắp trực tiếp giữa dây nguồn và card đồ họa. Nhờ cấu trúc adapter nối tiếp, người dùng không cần thay thế PSU hay bổ sung phần mềm quản lý riêng để sử dụng các tính năng giám sát.
Bên cạnh đó, vòng LED và bộ phận cảnh báo được tích hợp trên thân thiết bị, giúp việc theo dõi trạng thái nguồn thuận tiện hơn. Tuy nhiên, khi lắp đặt trong thùng máy, người dùng vẫn cần bố trí dây hợp lý để tránh tạo áp lực lên đầu nối GPU.
III. GPU Shield Adapter Cable hoạt động như thế nào?

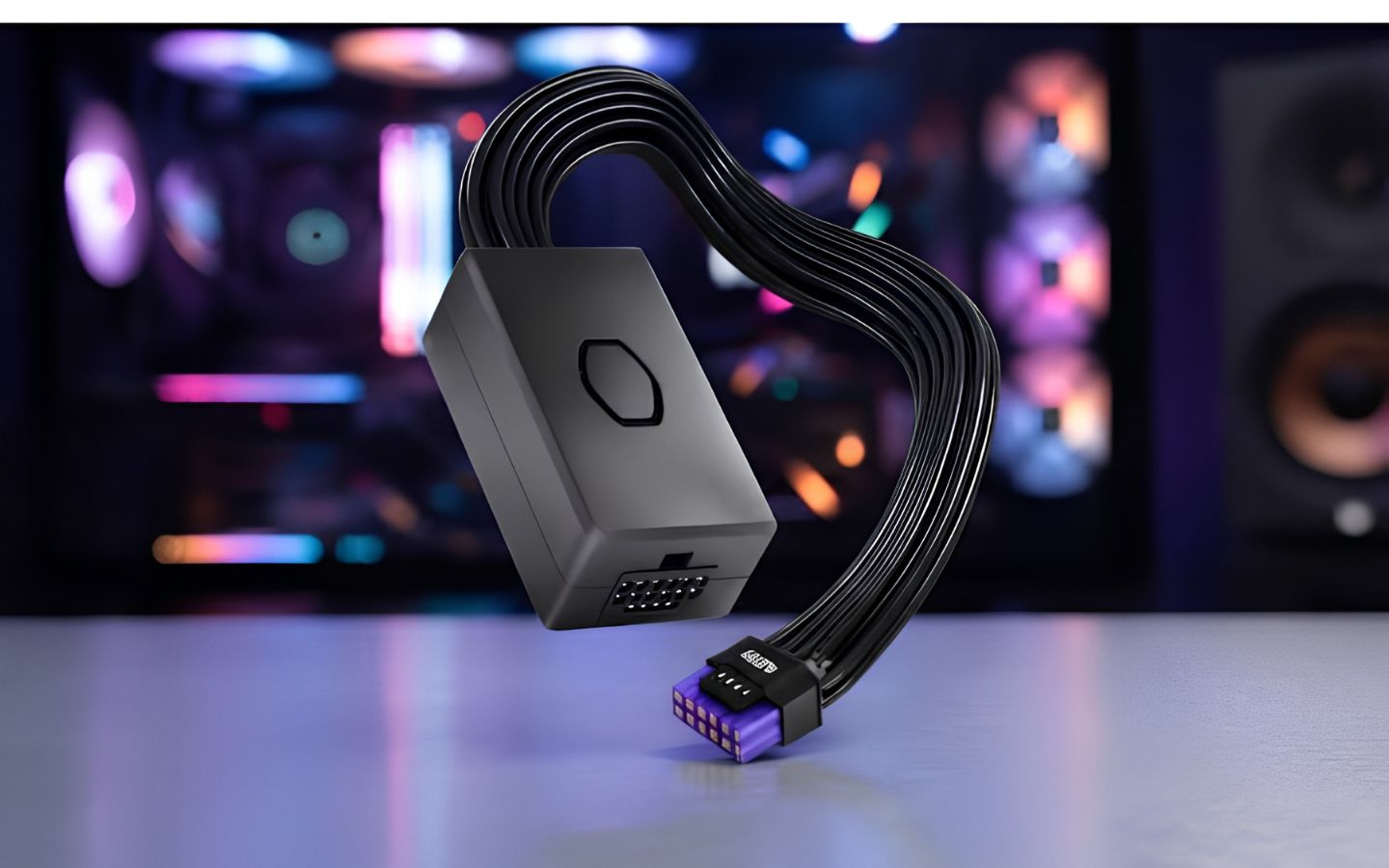

Điểm khác biệt của GPU Shield Adapter Cable nằm ở khả năng theo dõi dòng điện trên từng chân nguồn thay vì chỉ giám sát tổng công suất tiêu thụ. Nhờ đó, thiết bị có thể nhận diện những dấu hiệu bất thường trong quá trình truyền tải điện và đưa ra cảnh báo kịp thời.
1. Công nghệ giám sát dòng điện trên từng dây dẫn
GPU Shield Adapter Cable được tích hợp công nghệ giám sát dòng điện riêng lẻ trên từng chân nguồn 12V. Trong quá trình hoạt động, thiết bị liên tục theo dõi mức dòng điện đi qua các chân kết nối để phát hiện tình trạng phân bổ tải không đồng đều hoặc dòng điện vượt ngưỡng an toàn.
Cơ chế này có ý nghĩa quan trọng vì đầu nối GPU có thể gặp sự cố ngay cả khi tổng công suất tiêu thụ của card đồ họa vẫn nằm trong giới hạn cho phép. Nếu một chân tiếp xúc bị lỏng hoặc có điện trở cao, dòng điện phân bổ không đồng đều có thể khiến vị trí đó nóng lên bất thường. Khi phát hiện dấu hiệu bất thường, GPU Shield sẽ chuyển trạng thái cảnh báo tương ứng thông qua vòng LED và còi buzzer tích hợp.

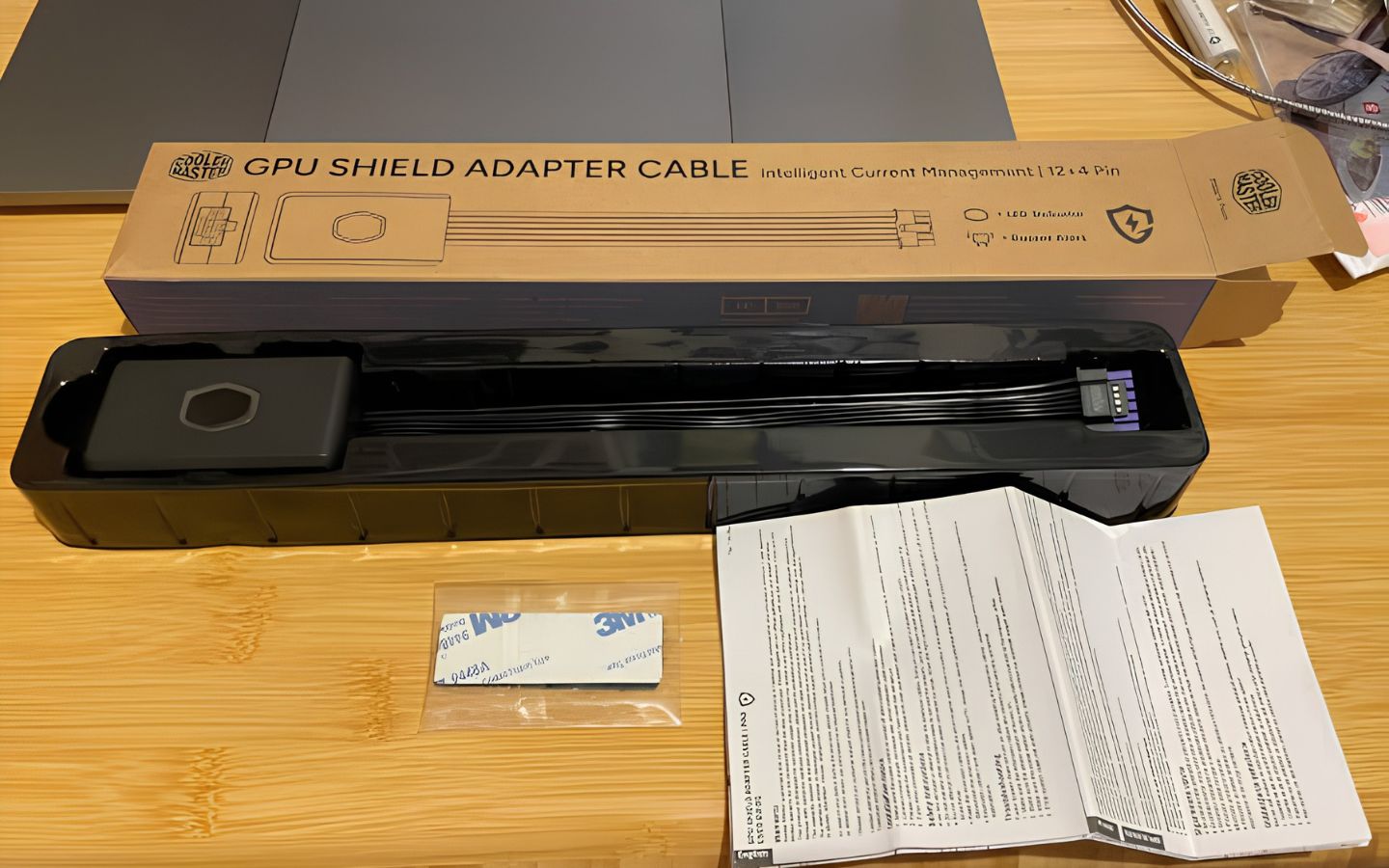

2. Ba trạng thái cảnh báo thông minh của GPU Shield
Hệ thống GPU Shield sử dụng nhiều ngưỡng giám sát để nhận diện tình trạng dòng điện trên từng chân nguồn. Theo thông số được công bố, thiết bị có bốn mức trạng thái gồm Normal, Warning, Critical và Danger. Để dễ theo dõi, có thể phân thành ba nhóm chính như sau:
| Trạng thái | Dòng điện trên mỗi chân | Đèn LED | Cảnh báo âm thanh |
| Normal (Bình thường) | Dưới 9A | Xanh lá sáng liên tục | Không |
| Abnormal (Bất thường) | 9A – 12A | Đỏ nhấp nháy | Không |
| Critical (Nguy hiểm) | 12A – 15A | Đỏ sáng liên tục | Kêu liên tục |
| Danger (Nguy hiểm nghiêm trọng) | Trên 15A | Đỏ sáng liên tục | Kêu liên tục |
Cụ thể:
- Normal: Dòng điện dưới 9A, hệ thống hoạt động bình thường. Đèn LED hiển thị màu xanh lá và không phát ra âm thanh.
- Abnormal: Khi dòng điện đạt 9A – 12A, đèn LED chuyển sang màu đỏ nhấp nháy để cảnh báo người dùng về dấu hiệu bất thường.
- Critical: Khi dòng điện tăng lên 12A – 15A hoặc vượt ngưỡng này, đèn LED chuyển sang màu đỏ sáng liên tục và còi buzzer phát âm thanh cảnh báo.
Ở mức Danger trên 15A, thiết bị vẫn duy trì cảnh báo đỏ và còi liên tục, đồng thời cơ chế bảo vệ chủ động có thể được kích hoạt khi phát hiện sự cố nghiêm trọng.
3. Cơ chế bảo vệ chủ động, không cần phần mềm
Khác với những giải pháp chỉ hiển thị thông số hoặc gửi cảnh báo qua phần mềm, GPU Shield Adapter Cable tích hợp cơ chế giám sát và bảo vệ trực tiếp trên phần cứng. Khi phát hiện tình trạng điện bất thường nghiêm trọng, thiết bị tự động kích hoạt chế độ bảo vệ nhằm giảm mức tiêu thụ điện của hệ thống xuống 0W theo thông số công bố. Cơ chế này giúp hạn chế việc tiếp tục truyền tải điện qua đầu nối đang gặp vấn đề, từ đó giảm nguy cơ quá nhiệt và hư hỏng linh kiện.
Người dùng không cần cài đặt ứng dụng hay cấu hình thông số trên hệ điều hành. Các chức năng giám sát, cảnh báo và bảo vệ đều được tích hợp sẵn trên adapter. Tuy nhiên, khi đèn cảnh báo hoặc còi buzzer hoạt động, người dùng vẫn nên tắt máy và kiểm tra kết nối thay vì tiếp tục sử dụng.
IV. Vì sao GPU cần công nghệ bảo vệ GPU Shield?
Nhu cầu sử dụng card đồ họa hiệu năng cao ngày càng tăng, kéo theo yêu cầu khắt khe hơn đối với hệ thống cấp nguồn. Đặc biệt, các đầu nối nguồn 12VHPWR và 12V-2×6 có mật độ chân tiếp xúc cao, cần được lắp đặt đúng cách để đảm bảo khả năng truyền tải điện ổn định.
1. Công suất card đồ họa ngày càng tăng
Các dòng GPU cao cấp hiện nay có mức tiêu thụ điện năng lớn nhằm đáp ứng nhu cầu chơi game độ phân giải cao, xử lý đồ họa 3D và ứng dụng AI. Một số card đồ họa như GeForce RTX 5090 có công suất thiết kế lên đến 575W, trong khi chuẩn đầu nối 12V-2×6 được thiết kế để hỗ trợ mức công suất tối đa 600W.
Khi dòng điện lớn đi qua các chân tiếp xúc trong thời gian dài, hệ thống cấp nguồn cần đảm bảo khả năng phân phối điện đồng đều. Đây cũng là lý do các giải pháp giám sát dòng điện riêng lẻ như GPU Shield ngày càng được quan tâm.

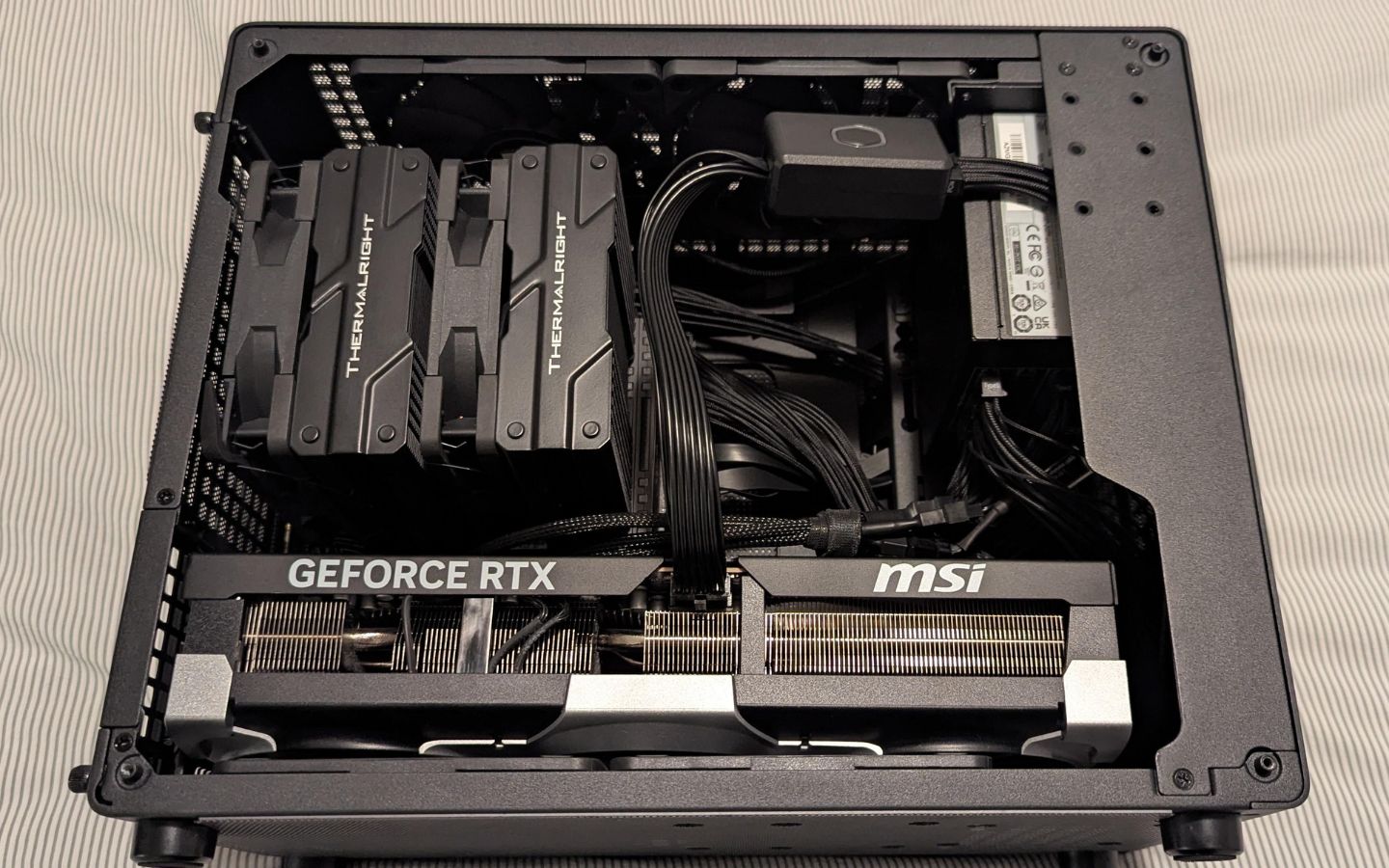

2. Nguy cơ quá nhiệt và hư hỏng đầu nối nguồn GPU
Một trong những vấn đề đáng chú ý trên các đầu nối nguồn GPU 16 pin là hiện tượng quá nhiệt, thậm chí nóng chảy phần nhựa và chân tiếp xúc. Tình trạng này có thể xuất phát từ việc đầu cắm chưa được kết nối hoàn toàn, dây nguồn bị kéo căng hoặc tiếp xúc điện không đồng đều.
Khi điện trở tiếp xúc tăng, nhiệt lượng tập trung tại vị trí kết nối có thể làm hỏng đầu cắm và ảnh hưởng đến card đồ họa. Vì vậy, ngoài việc kiểm tra kết nối thủ công, người dùng cần có thêm giải pháp hỗ trợ phát hiện dòng điện bất thường. GPU Shield Adapter Cable giải quyết một phần nhu cầu này bằng cách theo dõi dòng điện trên từng chân nguồn, kết hợp cảnh báo bằng đèn LED và âm thanh khi phát hiện dấu hiệu bất thường.

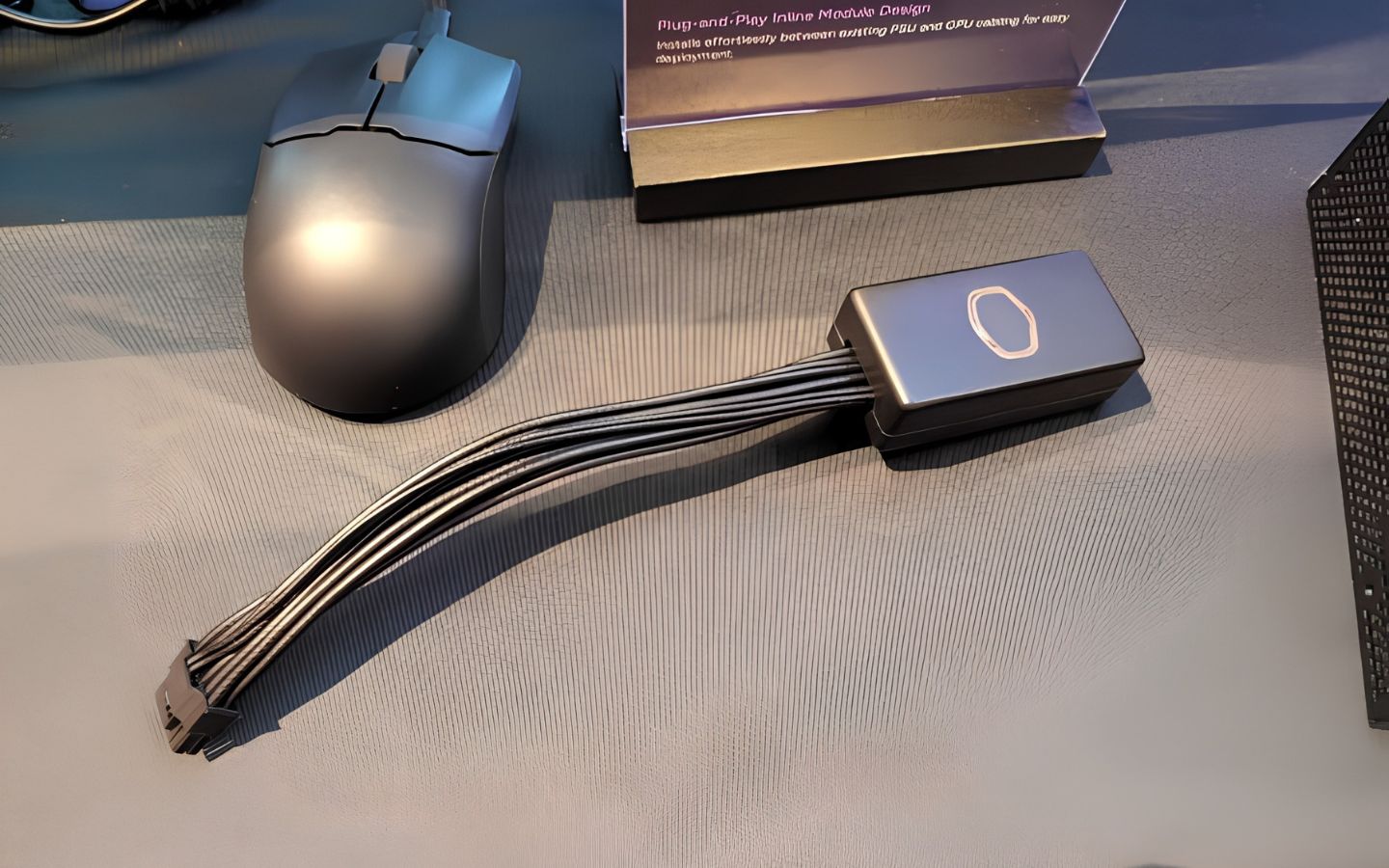

3. Nhu cầu bảo vệ card đồ họa cao cấp
Card đồ họa cao cấp thường có giá trị đầu tư lớn, đặc biệt là những mẫu GPU phục vụ chơi game chuyên nghiệp, dựng hình 3D và xử lý AI. Do đó, việc bảo vệ hệ thống cấp nguồn không chỉ giúp duy trì hoạt động ổn định mà còn hạn chế nguy cơ phát sinh chi phí sửa chữa hoặc thay thế linh kiện.
Với khả năng giám sát và cảnh báo chủ động, GPU Shield Adapter Cable là giải pháp bổ sung đáng cân nhắc cho những hệ thống sử dụng GPU công suất cao. Thiết bị giúp người dùng nhận biết sớm các dấu hiệu bất thường tại đầu nối nguồn, từ đó chủ động kiểm tra và xử lý trước khi sự cố trở nên nghiêm trọng.
V. Một số lưu ý khi sử dụng GPU Shield Adapter Cable

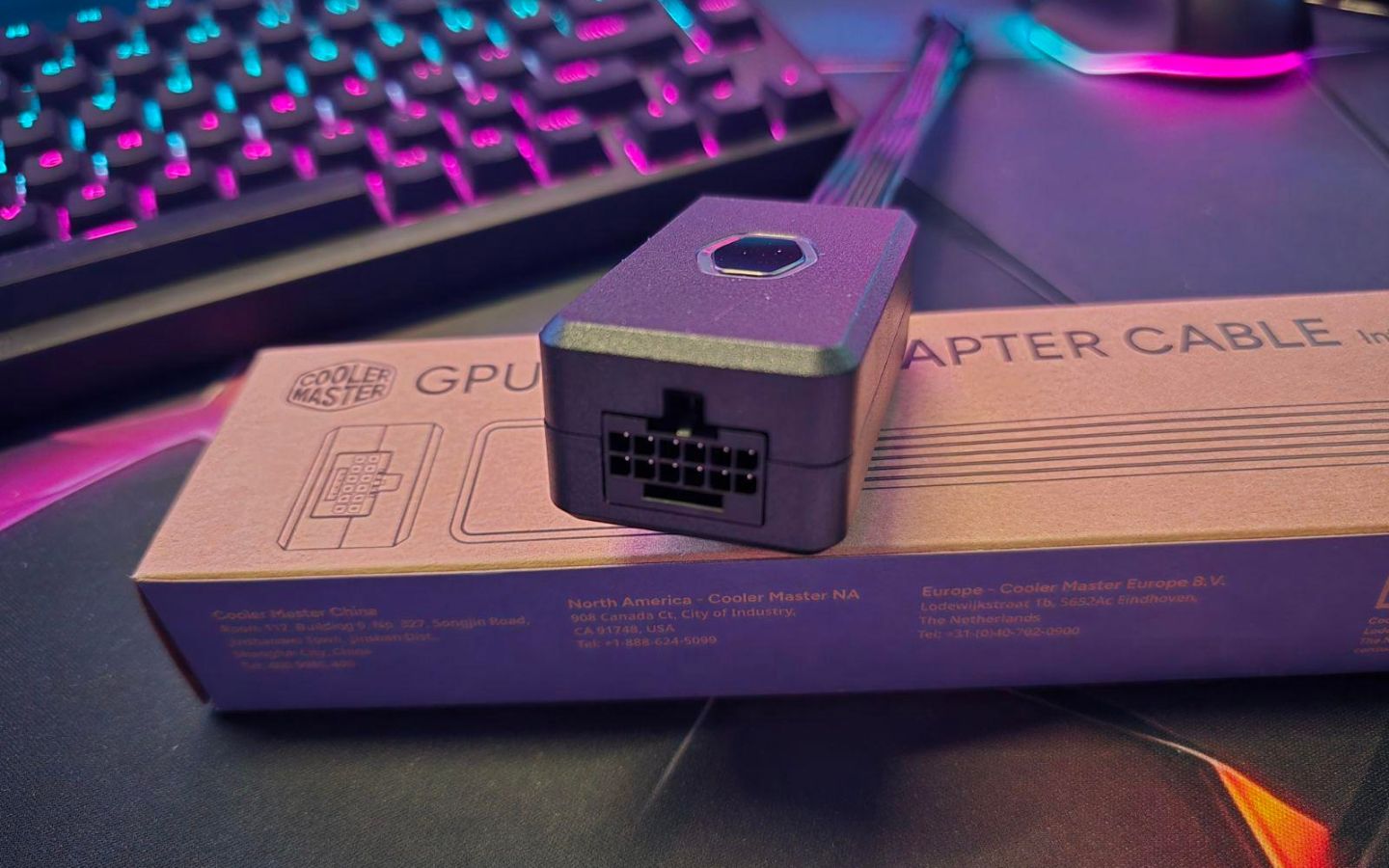

Để GPU Shield Adapter Cable hoạt động hiệu quả và đảm bảo an toàn cho hệ thống, người dùng cần chú ý một số vấn đề trong quá trình lựa chọn, lắp đặt và sử dụng:
- Kiểm tra khả năng tương thích: Đảm bảo card đồ họa và bộ nguồn sử dụng đầu nối 12V-2×6 hoặc chuẩn kết nối tương thích với adapter trước khi lắp đặt.
- Cắm chặt các đầu nối: Đảm bảo đầu cắm được kết nối hoàn toàn, chốt khóa đúng vị trí và không có khe hở bất thường giữa các điểm tiếp xúc.
- Bố trí dây nguồn hợp lý: Tránh uốn cong dây quá sát đầu nối, kéo căng hoặc tạo áp lực lên adapter khi đóng nắp thùng máy.
- Theo dõi trạng thái cảnh báo: Quan sát vòng LED và chú ý âm thanh buzzer trong quá trình sử dụng. Nếu xuất hiện cảnh báo bất thường, nên tắt máy và kiểm tra kết nối nguồn.
- Kiểm tra định kỳ: Quan sát đầu cắm và dây dẫn để phát hiện dấu hiệu đổi màu, biến dạng, nóng bất thường hoặc hư hỏng vật lý.
- Không xem adapter là giải pháp thay thế PSU chất lượng: GPU Shield chỉ hỗ trợ giám sát và bảo vệ kết nối nguồn, không thể khắc phục bộ nguồn không đủ công suất hoặc không đáp ứng yêu cầu của card đồ họa.
Đặc biệt, GPU Shield Adapter Cable không loại bỏ hoàn toàn nguy cơ nóng chảy đầu nối. Người dùng vẫn cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất PSU và GPU, đồng thời kiểm tra kết nối cẩn thận trước khi vận hành hệ thống.
VI. Tổng kết
GPU Shield Adapter Cable là giải pháp hỗ trợ bảo vệ card đồ họa thông qua khả năng giám sát dòng điện từng chân nguồn, cảnh báo bất thường và kích hoạt cơ chế bảo vệ chủ động. Với những tính năng này, sản phẩm đặc biệt đáng cân nhắc khi sử dụng GPU cao cấp có đầu nối nguồn 12V-2×6. Tuy nhiên, người dùng vẫn cần lựa chọn bộ nguồn phù hợp và lắp đặt đúng kỹ thuật để đảm bảo hệ thống hoạt động ổn định, an toàn.
